产品用途：
Roisvtech PCB-CI-760RGB是一款在线式、高精度和彩色RGB线扫描检测设备，适用于各类PCB图形线路段品质检测；支持连线，离线和自动上下料等多种生产模式；相比传统AOI更为灵活与智能，独特自研演算法与PCB生产工艺深度融合，保证高精准检测能力的同时，大幅度降低假报，从而最大化PCB车间的整体效率和盈利能力。
产品特点：
检测能力与生产效率：
检测精度L/S: 50µm的线宽和间距，可灵活升级至35µm
业界验证过LED多角度光学照明系统，彩色线扫相机模组
在线双面检测或整合上下料一体式自动检测，提高检测效率
真彩色远程判别系统RCV（Remote Color Verification）
智能设定用途：
CAM资料和生产工艺参数深度融合，使假报更少准确度更高
灵活的光学设定和参数模板设定
直观的缺陷分类和验证系统，可以轻松扩展到AI和支持工业4.0的要求。
灵活的解决方案：
支持连线，离线，自动上下料等多种生产模式
支持批号和序号激光标记或喷墨标记
支持二维码读取，对接工厂MES和工业4.0系统
支持自动整板，清洁模组及自动对焦功能
更低的运营成本：
长寿命LED照明模组，自动化作业流程让维护最少
整合式生产模式和本地化研发与服务团队，服务更有保障
远程真彩色判别系统RCV，减少检修站数量
可扩展AI(人工智能)缺陷判定系统，最大化降低运营成本
技术指标：
最小线宽/线距：L/S: 2 mil（50µm）,可灵活扩展之1.4mil (35µm)
检测产品：内层 – 信号，电源和接地，带孔内层；外层 – 信号，混合层
工艺制程：HDI，MLB线路段和常规PCB制程
检测材料：常规线路裸铜板，铝基板，白料板，镀金导体，包含FR4，Tetra, Teflon材料等

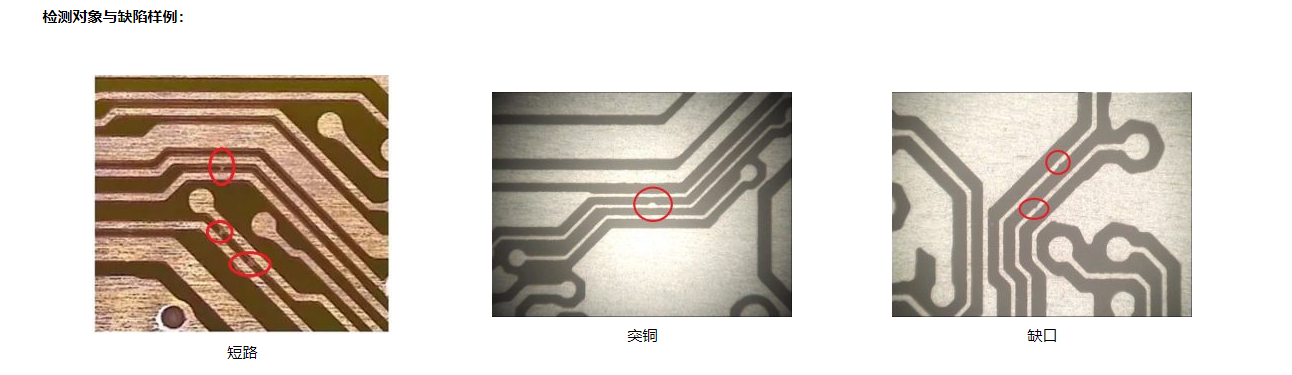

检测缺陷种类：短路，断路，最小线宽/间距违反，缺口，突起，凹陷，残铜，针孔，多铜和少铜，各种孔缺陷，SMT缺陷
兼容产品尺寸：最小： W300*L300mm 最大： W760*L660mm
测板厚度：0.05-4mm
光源配置：LED多角度和亮度可调光源模组
相机类型：彩色线阵相机模组
软件解析度：3.3-10µm (可选)
设备产能：400-650片/每小时（取决于解析度和产品尺寸）
可处理资料格式：ODB++和Gerber
检测方式：资料与图像对比+逻辑运算
缺陷确认：RCV远程判定+外接检修站确认
设备尺寸：1850*1500*1800mm
设备重量：1500Kg
